製品説明

SGOB 1250kva 乾式変圧器は、現代の産業、商業、施設の高電力需要を満たすように設計された最先端の電気機器です。 1250 キロボルトアンペア (kva) の堅牢な電力定格を備えたこの変圧器は、高度なエンジニアリングと技術革新の証であり、比類のない信頼性、効率、耐久性を提供します。

SGOB 1250kva 乾式変圧器の際立った特徴の 1 つは、その乾式設計です。従来の油入変圧器とは異なり、このモデルは漏れや環境汚染のリスクを排除し、世界的な持続可能性への取り組みと連携し、よりクリーンなエネルギーソリューションを推進します。この環境に優しいアプローチにより、変圧器は地域社会と地球に積極的に貢献します。

変圧器のコンパクトな設置面積と堅牢な構造により、スペースに制約のある環境への設置に最適です。その頑丈な構造により、最も要求の厳しい産業環境でも長期にわたる信頼性とシームレスな動作が保証されます。 SGOB 1250kva 乾式変圧器は、かなりの負荷をサポートできるため、高電力需要が一貫して重要なアプリケーションに最適です。

製造施設やデータセンターから医療機関や教育キャンパスに至るまで、SGOB 1250kva 乾式変圧器は、必要なときに必要な場所に信頼性の高い電力を供給する準備ができています。高度な冷却システムにより、変圧器は効率的かつ静かに動作し、騒音公害や発熱を最小限に抑えます。これにより、変圧器の寿命が延び、全体的なユーザーエクスペリエンスが向上します。

さらに、SGOB 1250kva 乾式変圧器には、エネルギー効率を最大化し、運用コストを最小限に抑えるように設計された一連の高度な機能が装備されています。高品質の素材と最先端の製造技術を採用し、エネルギー損失を最小限に抑え、負荷への電力供給を最大化します。これにより、企業はエネルギー消費を最適化し、二酸化炭素排出量を削減し、光熱費を節約できます。

SGOB 1250kva 乾式変圧器は、その優れた技術仕様に加えて、メンテナンスの容易さと柔軟性でも知られています。モジュラー設計により、アクセスと保守が容易になり、ダウンタイムとメンテナンスのコストが削減されます。さらに、変圧器は特定の顧客要件を満たすようにカスタマイズでき、あらゆるアプリケーションや環境にシームレスに適合します。

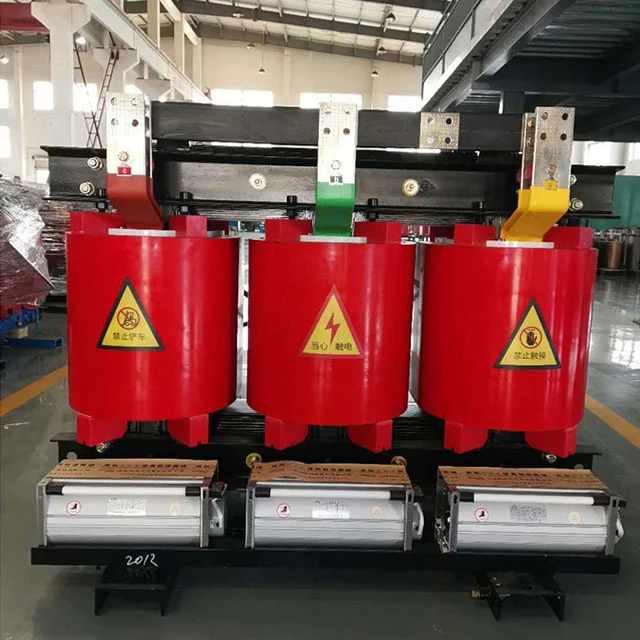

1250kva Dry Transformer

製品の特徴

上海産業変圧器有限公司が製造するエポキシ樹脂キャスト1250kva乾式変圧器は、瀋陽変圧器研究所と協力して外国の先進技術を導入して開発、設計されています。製品の信頼性指数は国際的な先進レベルに達しています。

SGOB 1250kva 乾式変圧器は安全、難燃性、防火性があり、汚染がなく、ロードセンターに直接設置できます。メンテナンスフリーで、設置が簡単で、総合的な運用コストが低く、損失が少なく、防湿性能が優れており、湿度 100% で正常に動作でき、シャットダウン後に予備乾燥なしで動作を開始できます。低部分放電、低騒音、強力な放熱機能を有し、強制空冷条件下では定格負荷150%での動作が可能です。

SGOB 1250kva 乾式変圧器は現在、高層ビル、商業センター、空港、駅、埠頭、地下鉄、工場、地下配電所、海洋石油掘削プラットフォーム、発電所、その他の過酷な環境や使用条件の場所で広く使用されています。

1250kva Dry Transformer

主な材質と特徴

コイルは導体にF種絶縁銅線、絶縁体にガラス繊維とエポキシ樹脂の複合材料を使用しています。膨張係数が銅導体に近く、耐衝撃性、耐温度変化性、耐クラック性に優れています。ガラス繊維とエポキシ樹脂のすべての成分は自己消火性があり、燃え続けることはありません。同時に、高圧コイルは1mbarの真空状態でエポキシ樹脂で鋳造されており、コイル内部に気泡がなく、コイルの部分放電が少ないです。同時にトランスの損失も効果的に低減されます。

変圧器の鉄心は、日本の日本製鉄から輸入された規則的な粒方位を有する高透磁率冷延ケイ素鋼板 30EH120 シリーズを使用し、45 度の全面ベベル継手と 4 段の段階的に積層したものです。鉄心の表面は湿気や錆を防ぐために絶縁樹脂塗料で密封されており、2つのクランプとファスナーには防食保護層が付いています。鉄心全体に非積層鉄ヨークと鋼製プルプレート構造を採用し、無負荷損失、無負荷電流、鉄心ノイズを効果的に低減します。

低圧大電流コイルの場合、短絡時の短絡ストレスが大きく、低圧巻数が少なくなります。巻線タイプの場合、低圧電流が大きくなるほどアンペアターンが不安定になる問題が顕著になります。放熱の問題も考慮する必要があります。現時点では、低電圧用のフォイル巻線を使用すると、上記の問題をよりよく解決できます。まず、箔製品には軸方向の巻きや軸方向の巻き螺旋角がありません。高電圧巻線と低電圧巻線のアンペアターンはバランスが取れており、短絡時の変圧器の軸応力は小さくなります。第二に、断熱材が薄いため、多層エアダクトをプロセス中に自由に設定でき、熱放散の問題もより適切に解決されます。コイルの内部溶接は全自動フォイル巻線機によるキセノン保護溶接を採用しており、高精度、低い溶接抵抗を備え、外部溶接工程がありません。巻線層間にDMD絶縁を使用し、巻線後に端部を樹脂で封止・硬化させます。

クロスフロー上吹き冷却ファンを採用しており、低騒音、高風圧、美しい外観などの特徴があり、変圧器の過負荷容量を向上させます。温度制御にはインテリジェント温度コントローラーを採用し、変圧器動作の安全性と信頼性を向上させます。

1250kva Dry Transformer

製品説明

エポキシ樹脂絶縁乾式変圧器は安全性の高い製品です。ロードセンターに直接取り付けることができます。予備乾燥なしで湿度 100% の環境でもうまく機能します。建設分野、商業センター、空港、駅、港、地下鉄、工場、地下配電所、海洋石油掘削プラットフォーム、発電所などで広く使用されています。

製品の特徴

●耐火性

●耐湿性

●メンテナンスと設置が簡単

● Running well during rough environment conditions

●無公害製品です。

●総合運転時の損失が少ない

Dry Transformer

パラメータ

モデル	負荷損失なし (W)	負荷損失 (120%)	差し迫り (%)	無負荷電流 (%)	騒音レベル (LPA) dB	重さ（KG）
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

モデル	寸法(MM)
モデル	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

モデル	容量 (KVA)	長さ (MM)	幅 (MM)	身長 (MM)	縦方向 (MM)	水平 (MM)	重量 (kg)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110
