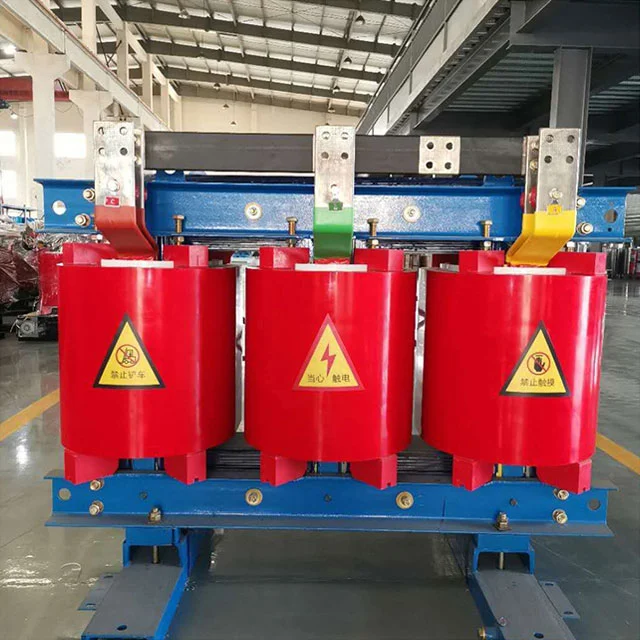

630 kVa 3相ドライタイプトランス

SGOBからのこの630 kVA 3相ドライタイプトランスは、100％銅巻線、5000V高電圧、および50Hz/60Hz周波数を備えています。発電所、変電所などで使用するためのIEC標準に準拠しています。定格電圧には、6kV、6.3kV、10kV、10.5kV、および11kVが含まれます。  特定の要件のカスタマイズが利用可能です。詳細については、お問い合わせください。

製品機能：

1.コイルは、グラスファイバー複合断熱材を備えた銅導体を使用し、バブルフリーの密閉構造のためにエポキシ樹脂の真空キャストを使用します。

2.コアは、ヒステリシスの損失を減らすために、段階的なデザインを備えた穀物指向のシリコンスチールシートを使用します。

3.低電圧側は、均一な電流分布のために自動アルゴンアーク溶接を備えたホイル巻線構造を使用します。

4.軸ファンを備えたインテリジェント温度制御システムは、冷却効率を調節します。

5.スタンプされたケーシングは、対流を強化するために冷却フィンを特徴とし、耐食性コーティングは塩スプレーから保護します。

生産プロセス：

巻き付け後、銅線に断熱性ワニスが浸透し、その後、硬化のためにエポキシ樹脂で真空キャストが含まれています。コアはレーザーカットで積み重ねられており、油圧クランプが一定の圧力をかけています。アセンブリ後、コアとコイルを焼いてコンポーネントを結合します。部分的な排出スキャンおよび高調波解析は、出荷前に実行され、データはトレーサビリティのためにクラウドにアップロードされます。

オイル浸漬トランスに対する重要な利点：

1。油浸漬トランスは、シールの故障によるオイル漏れのリスクがあり、土壌汚染や火災の危険を引き起こす可能性があります。 630 kVA 3相ドライタイプトランスは可燃性媒体を排除し、樹脂はアーク障害の場合に自己消化し、二次損傷を防ぎます。オイル浸漬変圧器は、過負荷条件下で可燃性ガスを生成し、ガス保護システムを必要とします。ドライタイプの変圧器は、埋め込まれたセンサーを使用して最もホットなポイントの温度を直接監視し、早期の警告と応答の速度を改善します。

2。油が浸された変圧器では、低温での油粘度の変化は熱散逸効率に影響し、高温は絶縁の老化を促進します。乾燥型変圧器におけるエポキシ樹脂の熱膨張係数は、銅導体の熱膨張係数と一致し、極端な温度変動の下で機械的安定性を維持します。オイル浸漬変圧器には、定期的なオイルの品質と水分含有量のテストが必要です。ドライタイプの変圧器の完全に密閉された構造により、100％の湿度環境での動作が可能になり、塩スプレー腐食を伴う海洋環境での追加の保護エンクロージャーが必要になります。

3。オイルに浸された変圧器のメンテナンスには、特殊な石油ろ過装置と廃油処理費用が必要です。偶発的な漏れにより、サイトのクリーンアップコストが発生します。ドライタイプの変圧器は、消耗品の交換コストなしで、表面粉塵の蓄積に圧縮空気洗浄のみを必要とします。オイル浸漬変圧器の処分には、危険な廃棄物処置が含まれます。ドライタイプの材料は、機械的に粉砕、並べ替え、リサイクルされ、残留価値が大幅に増加する可能性があります。オイルに浸された変圧器の修理には、オイル排出手順が必要です。ドライタイプの変圧器は、モジュール式巻線交換をサポートし、ダウンタイムを短縮します。

メンテナンスノート

1.樹脂のマイクロクラックを避けるために、630 kVA 3相ドライタイプトランスの操作中に、ヒートシンクに高圧エアガンを直接使用しないでください。

2. 3か月以上蓄積した場合、柔らかいブラシで熱散逸チャネルからほこりをきれいにします。

3.モンスーンシーズン前の沿岸地域のターミナルで塩結晶形成を確認してください。

4.突然の短絡後に断熱断材試験を実行します。

5。長期保管中に乾燥した環境にシールして保管します。再起動する前に48時間一定の温度と湿度を維持します。

過負荷容量は、オイルインマー型変圧器のそれよりも低いですか？

樹脂カプセル化された巻線の熱能力は高く、強制空気冷却の下では、連続過負荷時間は実際にはオイル浸漬トランスのそれよりも長くなります。突然の短絡後の断熱回復速度も高速です。

製品パラメーター
