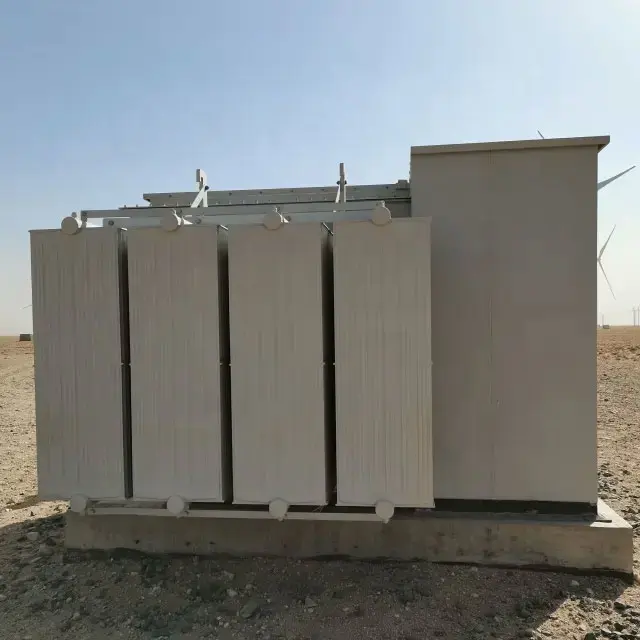

上海工業用変圧器有限公司電気システム工学の議論に参加してきました。1600kVA風力発電用変圧器電圧比は、系統統合とタービンからの安定したエネルギー変換において重要な役割を果たします。
風力エネルギー システムでは、変圧器は単なる受動的な機器ではありません。それらは、可変発電機の出力と安定したグリッド要件の間のリンクです。このプロセスにおける最も重要な技術パラメータの 1 つは、特に風力発電変圧器の電圧比システムなどの中大容量ユニットでは電圧比です。この比率がどのように機能するかを理解することは、風力発電が送電網とどのように適合するかを説明するのに役立ちます。
変圧器における電圧比とは、一次電圧（入力側）と二次電圧（出力側）の関係を指します。簡単に言えば、電圧がどの程度増加または減少するかを定義します。
1600kVA 風力発電変圧器の場合、この比率は一次巻線と二次巻線の巻数によって決まります。基本原則は次のとおりです。
- 二次側の巻数が増える → 出力電圧が高くなる
- 二次側の巻数が少なくなる → 出力電圧が低下する
この関係は、トランスの巻数比で表されます。
電圧比 = 一次電圧 / 二次電圧 = 一次巻線 / 二次巻線
風力発電の用途では、タービンの出力は可変であり、送電網に電力を供給する前に出力を上げるか調整する必要があるため、これは特に重要になります。
風力タービンは通常、中電圧レベルまたは低電圧レベルで電力を生成します。ただし、送電網は長距離での効率を高めるために、はるかに高い送電電圧で動作します。
1600kVA の風力発電変圧器の電圧比により、過度のエネルギー損失や不安定性を生じることなく、この変換がスムーズに行われます。
電圧変換が必要な主な理由:
・風速の変化により風力発電の出力が変動する
- グリッドシステムには安定した電圧レベルが必要です
- 長距離伝送には損失を減らすために高電圧が必要です
- 電気保護システムは標準化された電圧範囲に依存しています
適切な電圧変換がなければ、送電網への風力エネルギーの統合は非効率的で不安定になります。
正確な構成はプロジェクトの要件や送電網の標準によって異なりますが、1600kVA 風力変圧器の一般的な設定には、中電圧レベルから配電または送電レベルまで電圧を段階的に変化させることが含まれる場合があります。
| トランスの側面 | 標準的な電圧レベル | 関数 |
| 一次側 | 0.69kV～1.14kV | 風力タービン出力収集 |
| 二次側 | 10kV～35kV | 系統統合または変電所移転 |
この昇圧プロセスにより、1600kVA の風力発電変圧器の電圧比が発電システムと送電システムを効率的にブリッジできるようになります。
変圧器内部では、電圧変換は電子的なものではなく、電磁的なものです。
交流が一次巻線を流れると、鉄心に磁界が発生します。この磁界により、二次巻線に電圧が誘導されます。コイルの巻き数の違いにより、最終的な電圧レベルが決まります。
単純化した関係は次のとおりです。
- 二次巻線が一次巻線の 10 倍の場合 → 電圧は約 10 倍に増加します
- 二次巻線が少ない場合 → 電圧は比例して減少します
この物理的構造が、風力エネルギー システムにおいて変圧器の設計精度が重要である理由です。
安定した産業用電源とは異なり、風力エネルギー システムには独特の動作条件が導入されます。
- 入力電力の急激な変動
- 頻繁な部分負荷運転
- 屋外環境ストレスへの曝露
- グリッド同期要件
A 1600kVA風力発電用変圧器このような条件下では電圧比が安定している必要があります。電圧比の動作の小さな偏差でも、グリッドの同期に影響を与えたり、エネルギー損失を引き起こす可能性があります。
これに対処するために、変圧器の設計には次のものが組み込まれることがよくあります。
- 強化された断熱システム
- 熱安定性の向上
- 精密な巻き取り制御
- 強化された電磁シールド
電圧比は変換だけでなく、効率にも直接影響します。
比率がシステム要件に適切に一致しない場合、いくつかの問題が発生する可能性があります。
- 巻線の銅損の増加
- より高い発熱量
- グリッドインターフェースでの電圧の不安定性
- 全体的なエネルギー伝達効率の低下
風力エネルギー システムでは、たとえ小さな効率損失であっても、連続運転により時間の経過とともに重大な損失になる可能性があります。したがって、長期的な性能安定性のためには、1600kVA 風力発電変圧器の電圧比を正確に制御することが不可欠です。
変圧器の電圧動作に関しては、次のような誤解がよくあります。
1. 負荷に応じて電圧比が自動的に変化します
実際には、電圧比は設計によって固定されています。出力電圧は内部インピーダンスにより若干変動しますが、負荷によって変化することはありません。
2. 電圧比が高いほど、常にパフォーマンスが向上します。
必ずしもそうとは限りません。この比率はシステム要件と一致する必要があります。比率の選択が間違っていると、グリッドの互換性が失われる可能性があります。
3. 電圧比は電圧のみに影響し、電流には影響しません。
実際、変圧器の動作では電圧と電流は反比例の関係にあります。電圧レベルを変更すると、電流も比例して変化します。
最新の風力発電用変圧器は、長い動作寿命にわたって電圧比の安定性を維持するために、精密なエンジニアリングに大きく依存しています。
設計要素には次のものが含まれます。
- 巻線形状の精度
- コア材料の磁気特性
- 絶縁の一貫性
- 熱膨張制御
上海工業用変圧器有限公司 が開発したような製造環境では、風力発電所の条件下で変圧器が確実に動作するように、これらの設計要素が慎重に調整されています。
実際の風力発電所では、電圧比の安定性がいくつかの運用面に影響を与えます。
- グリッド同期速度
- 電力品質の一貫性
- 変電所の設備寿命
- 風変動時のシステム応答
1600kVA の風力発電用変圧器の電圧比が適切に調整されているため、風力タービンから収集されたエネルギーは、不必要な変換損失を生じることなく、地域または国の電力網にスムーズに伝送されます。
1600kVA 風力変圧器の電圧比は単なる理論上のパラメータではなく、風力エネルギーが系統利用にどのように適合するかを定義する中核となる動作原理です。
電圧をタービン発電レベルから送電準備レベルまでどのように昇圧するかを制御し、再生可能エネルギー システムの互換性、効率、安定性を確保します。電磁誘導と正確に設計された巻線比により、変圧器は変動する風の条件下でも一貫した性能を維持します。
風力エネルギーが世界的に拡大し続ける中、風力エネルギーの挙動を理解することが重要です。1600kVA風力発電用変圧器特に上海産業用変圧器有限公司などのメーカーが支援する大規模な再生可能エネルギー統合プロジェクトでは、電圧比は安定した効率的な電力システムの設計に引き続き不可欠です。
