保守点検ガイド
乾式変圧器は油入変圧器に比べてメンテナンスの必要性が低くなりますが、定期的な検査は依然として重要です。
月次点検
- 視覚状態の評価
- 換気経路を確認する
- 動作温度を監視する
- 電気接続を検査する
年次検査
- 熱画像解析
- 絶縁抵抗試験
- 内部コンポーネントの清掃
- 端子のトルク検証
予防メンテナンスにより、予期せぬダウンタイムが大幅に削減され、耐用年数が延長されます。

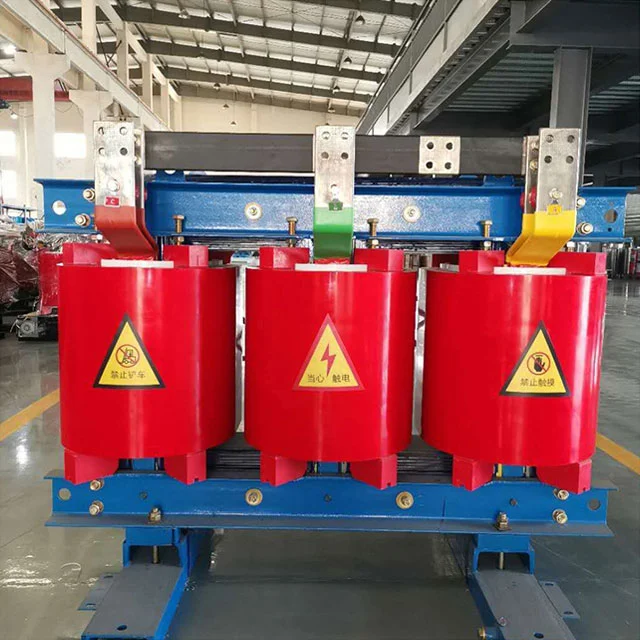

A 500kVA乾式変圧器は、商業ビル、産業施設、再生可能エネルギー システム、医療機関、データ センターにわたって最も広く使用されている配電ソリューションの 1 つとなっています。油入変圧器とは異なり、乾式変圧器は安全性が向上し、メンテナンスの必要性が低くなり、環境に優しい動作を実現します。
この包括的なガイドでは、動作原理、技術仕様、利点、設置上の考慮事項、業界用途、メンテナンス方法、購入の推奨事項など、購入者が 500kVA 乾式変圧器について知っておくべきすべてのことを説明しています。新しい電気プロジェクトを計画している場合でも、既存のシステムをアップグレードしている場合でも、この記事は情報に基づいた意思決定を行うのに役立ちます。
500kVA乾式変圧器は、冷却媒体として絶縁油を使用せず、電磁誘導により回路間で電気エネルギーを伝送するように設計された中容量変圧器です。
乾式変圧器は、オイルの代わりに空気循環と特殊な絶縁システムを利用して、動作中に発生する熱を放散します。巻線は通常、高品質のエポキシ樹脂または真空圧含浸材料を使用して絶縁されます。
500kVA 定格は、変圧器が最大 500 キロボルト アンペアの皮相電力を処理できることを示しており、中規模の産業および商業施設に適しています。
| パラメータ | 代表値 |
|---|---|
| 容量 | 500kVA |
| 頻度 | 50Hz / 60Hz |
| 冷却方法 | AN/AF |
| 絶縁クラス | F/H |
| 保護レベル | IP20～IP54 |
動作原理は電磁誘導に基づいています。電気エネルギーが一次巻線に入り、トランスのコア内に磁束が発生します。この磁場によって二次巻線に電圧が誘導され、さまざまな電圧レベルでの電力伝送が可能になります。
変圧器コアは通常、エネルギー損失を最小限に抑え、効率を最大化するために、高品位のケイ素鋼積層を使用して製造されます。
乾式変圧器は自然または強制空冷システムに依存します。巻線によって発生した熱は周囲環境に直接放散されるため、オイル タンクやそれに伴うメンテナンスが不要になります。
仕様はプロジェクトの要件、地域の基準、設置環境によって異なります。
| 特徴 | 代表的な仕様 |
|---|---|
| 一次電圧 | 11kV / 10kV / 13.8kV |
| 二次電圧 | 400V / 415V / 480V |
| 効率 | 98%以上 |
| 温度上昇 | 80K-100K |
| 騒音レベル | 低騒音設計 |
最も重要な利点の 1 つは火災安全性です。油を使用しないため、油漏れ、発火、環境汚染の心配がほとんどありません。
乾式変圧器により、絶縁油の漏れによる土壌や地下水の汚染の可能性が排除されます。
乾式変圧器は負荷中心の近くに設置でき、ケーブルコストと伝送損失を削減できるため、多くの施設では乾式変圧器が好まれています。
最新のキャスト樹脂技術は、湿気、ほこり、産業汚染物質に対する強力な耐性を提供します。
500kVA 乾式変圧器の多用途性により、さまざまな分野での導入が可能になります。
| 業界 | 応用 |
|---|---|
| 商業ビル | 配電システム |
| 製造工場 | 生産設備の供給 |
| 病院 | クリティカルパワーサポート |
| データセンター | 信頼性の高いエネルギー分配 |
| 再生可能エネルギー | 太陽光と風力の統合 |
| 空港 | インフラ電源システム |
| 要素 | 乾式変圧器 | 油入変圧器 |
|---|---|---|
| 火災の危険性 | 非常に低い | より高い |
| メンテナンス | 低い | 適度 |
| 環境への影響 | 素晴らしい | 潜在的な漏洩リスク |
| 屋内設置 | 理想的 | 限定 |
| 初期費用 | より高い | より低い |
初期の購入価格は高くなりますが、長期的な運用コストを節約できるため、ドライ変圧器は費用対効果の高い投資となることがよくあります。
適切な変圧器を選択するには、複数の技術的および運用上の要素を評価する必要があります。
経験豊富なメーカーと協力することで、適切なカスタマイズとプロジェクト仕様への準拠を確保できます。
適切に設置することは、変圧器の信頼性と寿命に大きく影響します。
運用準備が整っているかどうかを検証するために、定期的な試運転テストを実行する必要があります。
乾式変圧器は油入変圧器に比べてメンテナンスの必要性が低くなりますが、定期的な検査は依然として重要です。
予防メンテナンスにより、予期せぬダウンタイムが大幅に削減され、耐用年数が延長されます。
変圧器の価格に影響を与える要因はいくつかあります。
初期費用はさまざまですが、エネルギー効率の向上とメンテナンス費用の削減により、魅力的な長期利益が得られることがよくあります。
変圧器業界は、スマートグリッドの開発と再生可能エネルギーの拡大とともに進化し続けています。
これらの革新により、オペレーターは信頼性の向上、効率の向上、ライフサイクル コストの削減を実現できます。
Q1: 500kVA 乾式変圧器の予想寿命はどれくらいですか?
適切にメンテナンスされた乾式変圧器は、通常の条件下で 25 ～ 35 年間、あるいはそれ以上安定して動作します。
Q2：500kVA乾式変圧器は屋内に設置できますか？
はい。乾式変圧器は、安全性と環境保護が優先される屋内設置用に特別に設計されています。
Q3: 乾式変圧器は再生可能エネルギープロジェクトに適していますか?
絶対に。多くの太陽光および風力エネルギー施設では、安全性、効率性、メンテナンス要件の低さから乾式変圧器が使用されています。
Q4: メンテナンスはどれくらいの頻度で行えばよいですか？
定期的な目視検査は毎月行う必要がありますが、包括的な検査は通常、毎年行うことが推奨されます。
Q5: 油入変圧器と比較した主な利点は何ですか?
主な利点としては、火災安全性の向上、メンテナンスの軽減、環境への配慮、屋内への設置の容易さなどが挙げられます。
Q6: 乾式変圧器は過酷な環境に耐えられますか?
最新のキャスト樹脂設計は、適切に指定されている場合、湿気、ほこり、および産業汚染物質に対する優れた耐性を提供します。
500kVA 乾式変圧器は、安全性、効率、信頼性、環境への責任の理想的なバランスを表しています。業界が運用継続性と持続可能なインフラストラクチャをますます優先する中、乾式変圧器は商業、産業、医療、再生可能エネルギーの各分野で人気を集め続けています。
技術仕様、設置要件、メンテナンス方法、アプリケーション シナリオを理解することで、意思決定者は変圧器への投資の価値を最大化しながら、今後何年にもわたって信頼性の高い配電を確保できます。
高品質の変圧器ソリューションを求める組織にとって、上海工業用変圧器有限公司 は、業界の多様なニーズに合わせた専門的なエンジニアリング サポート、カスタマイズされた変圧器製造、信頼性の高い配電技術を提供します。
お問い合わせ今すぐプロジェクトの要件について話し合い、施設に最適な 500kVA 乾式変圧器ソリューションを見つけてください。
